Plotagem de projetos: guia para arquitetos e engenheiros

O que é a plotagem técnica e sua importância

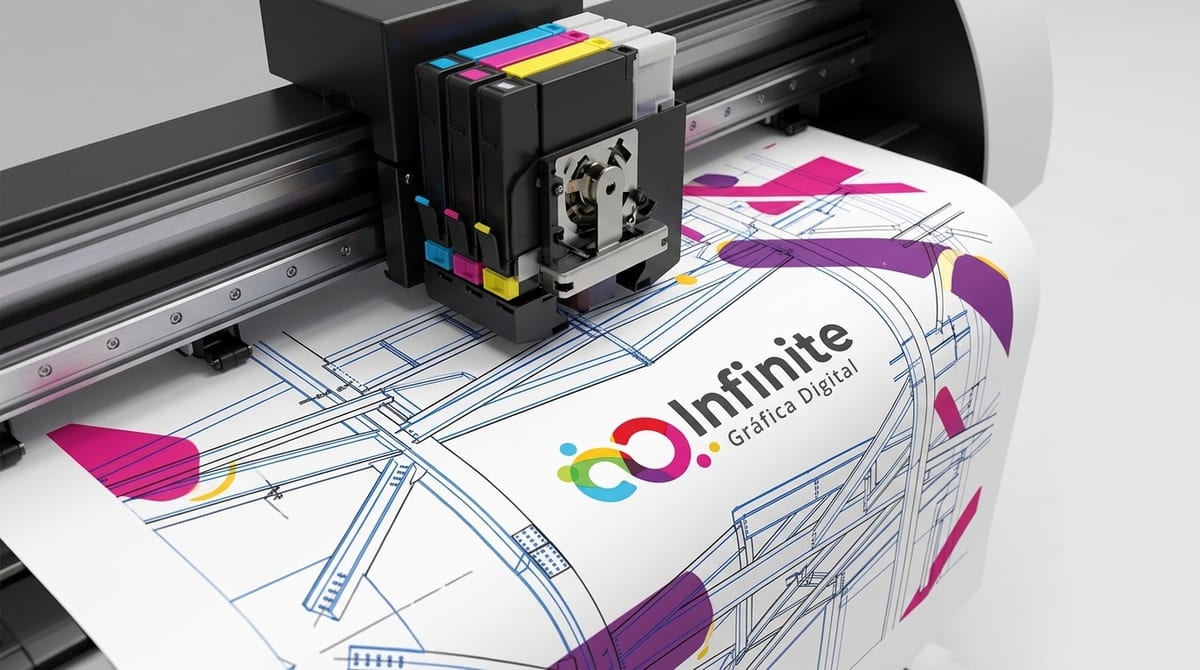

Para quem trabalha com construção civil, arquitetura ou design de interiores, a plotagem de projetos é uma etapa fundamental. Diferente de uma impressão comum de escritório, a plotagem lida com grandes formatos e exige uma precisão milimétrica. Um traço mal impresso ou uma escala distorcida podem comprometer toda a execução de uma obra no canteiro.

Na Infinite Gráfica Digital, entendemos que o projeto é o documento oficial do profissional. Por isso, oferecemos o serviço de Plotagem de Projetos (linhas e moldes) focado em entregar nitidez e fidelidade ao que foi planejado no software. Seja para aprovação na prefeitura, apresentação para o cliente ou guia para os mestres de obras, a qualidade do papel e da impressão faz toda a diferença na leitura técnica.

Diferença entre plotagem de linhas e preenchimento

É comum haver dúvida entre a plotagem de traços e a impressão de grandes formatos coloridos. A plotagem técnica é voltada para desenhos lineares (CAD), onde o custo-benefício é maior para projetos que usam pouca tinta. Já se o seu projeto inclui imagens renderizadas ou grandes áreas de cores chapadas, o ideal é optar pela impressão em metro quadrado, que garante a cobertura necessária sem danificar o papel.

Formatos e padrões mais comuns na engenharia

Trabalhamos com os formatos padrão da norma técnica, atendendo desde o A3 até formatos maiores por metro linear. Saber escolher o tamanho correto evita desperdícios e facilita o manuseio. O A0 e o A1 são os favoritos para plantas baixas detalhadas, enquanto o A2 e o A3 costumam ser usados para detalhamentos específicos ou projetos complementares de elétrica e hidráulica.

Muitos profissionais também utilizam a Plotagem A3 (linhas e moldes) para criar cadernos de detalhes que são mais fáceis de carregar. Independentemente do tamanho, o foco é sempre manter a proporção. Se você configurou seu arquivo para A1, imprimi-lo em A3 sem o devido ajuste de escala pode invalidar as medidas anotadas.

Escolhendo o papel ideal para seu projeto

A escolha do suporte influencia tanto na durabilidade quanto na clareza das informações. Veja as opções mais comuns que oferecemos aqui na região do Castelo:

• Papel AP 75g: O mais utilizado para cópias de trabalho e projetos que serão manuseados constantemente. É leve e econômico.
• Papel Offset 180g: Um papel mais encorpado, excelente para apresentações finais ou capas de cadernos técnicos.
• Papel Vegetal 90g: Muito usado por arquitetos para sobreposição de plantas e estudos de transparência.

Além desses, para apresentações que exigem um visual mais sofisticado ou fotos de alta qualidade, temos a Impressão em Papel Fotográfico Glossy 170g, que traz um brilho especial e valoriza o portfólio.

Como preparar seu arquivo para a Infinite

Para garantir que sua plotagem saia exatamente como o esperado, a preparação do arquivo é o ponto principal. Lembre-se que aqui na Infinite não criamos artes; nós conferimos se o arquivo está adequado para a máquina e fazemos pequenos ajustes técnicos quando possível. Aqui estão algumas dicas práticas:

Sempre use o formato PDF

Exportar seu projeto do AutoCAD, Revit ou SketchUp diretamente para PDF é a melhor forma de garantir que as fontes não sumam e que as linhas mantenham as espessuras corretas. O PDF preserva as propriedades do vetor, o que resulta em uma impressão muito mais limpa e definida.

Configuração de Penas (CTB)

A espessura das linhas é o que dá hierarquia ao desenho técnico. Certifique-se de que as penas estão configuradas corretamente antes de gerar o PDF. Paredes em corte devem ter traços mais grossos que mobiliários ou linhas de cota. Se o PDF estiver correto, a plotagem será fiel ao seu estilo de desenho.

Cuidado com a escala

Ao gerar o arquivo, verifique se a opção "fit to paper" está desmarcada se você precisar que a escala seja exata. O ideal é que o arquivo já esteja no tamanho real de impressão (1:1 no layout do PDF).

Acabamentos e retirada do material

Depois de impresso, o projeto pode passar pelo processo de Dobra técnica, seguindo as normas da ABNT, para que ele caiba perfeitamente em pastas ou envelopes de arquivo. Se o seu material for um guia de consulta rápida, também oferecemos Encadernação Espiral ou Wire-o em diversos tamanhos.

Vale lembrar que não fazemos entrega própria. Após a conclusão do serviço, você pode retirar seu material diretamente em nossa loja, localizada na Av. dos Engenheiros, 440, no bairro Castelo. Se preferir mais comodidade, muitos de nossos clientes utilizam aplicativos de entrega para buscar os projetos assim que ficam prontos.

Precisa imprimir suas plantas com rapidez e qualidade em Belo Horizonte? Chame nossa equipe agora mesmo para tirar dúvidas ou pedir seu orçamento pelo WhatsApp. Estamos prontos para ajudar seu projeto a sair do papel com a precisão que ele merece.
